您當前的位置：首頁 -> 產品中心

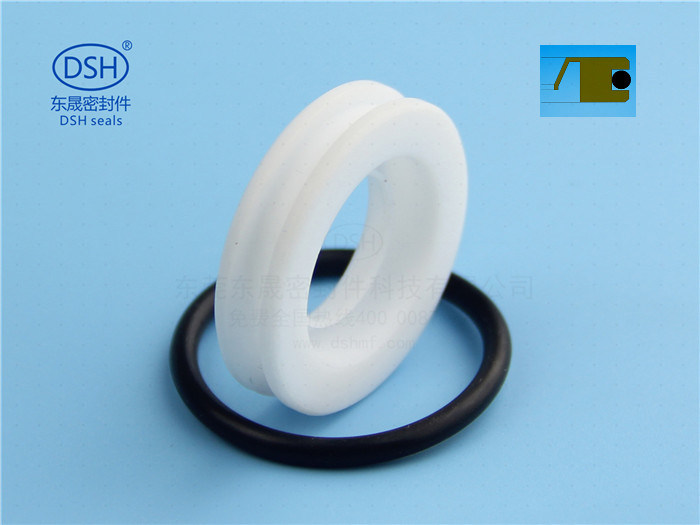

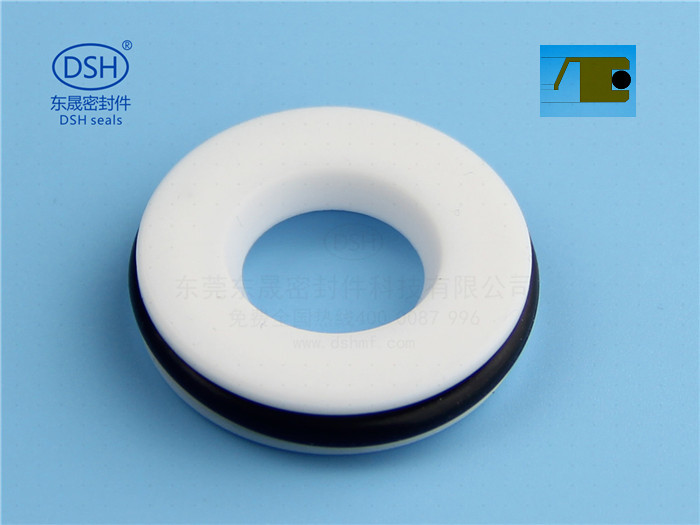

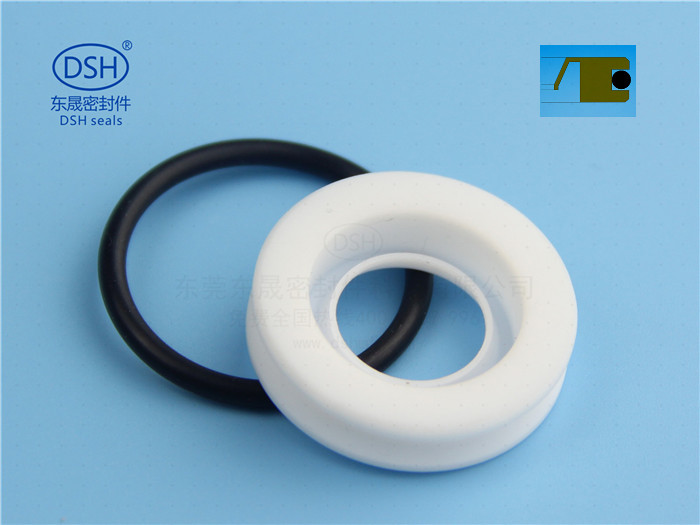

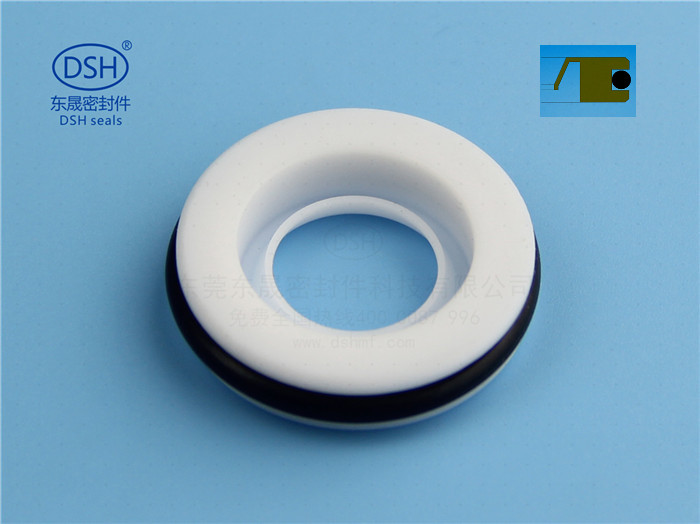

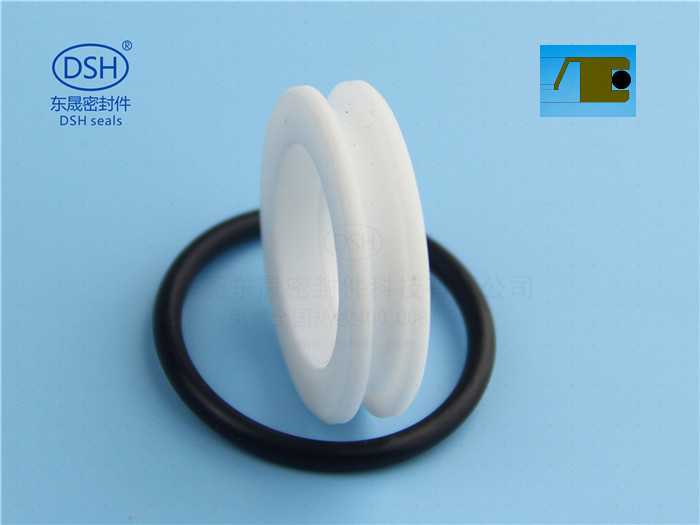

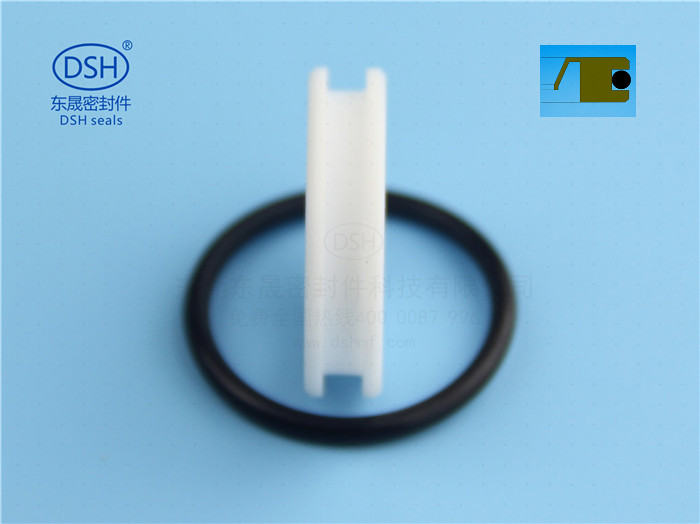

PTFE油封J型
- 代碼：J型油封
- 壓力≤(MPa)：1.5bar
- 速度≤(m/s)：30m/s
- 溫度℃：-20/+200
- 材料：聚四氟乙烯（PTFE）
- 訂購熱線：400-0087-996
產品詳情
|
-PTFE油封J型
PTFE油封J型 |
|
| 密封件材料及作用說明 | 聚四氟乙烯（PTFE）樹脂是具有優異的耐高低溫、耐化學腐蝕、耐老化、高絕緣、不粘等性能（密封件行業應用領域），但由于其尺寸 |
|
全PTFE油封的J型油封 Different type of (all) PTFE oil seals.(PTFE) |
||||
|
形式 Type |
運轉條件 Rotary Condition |
主要性能與應 用Main Performance and Application |
||
|
A型 |
速度 Speed:30m/s 壓力 Pressure:5bar |
全鐵氟龍單密封唇，摩擦阻力小， 適于風車、泵、壓縮機、齒輪箱、引擎曲軸箱等各種應用。 Single lip teflon seal,low friction, suitable for windmill,pump,compressor,gearbox,engine bearing and other applications. |
|
|
B型 |
速度 Speed:18m/s 壓力 Pressure:30bar |
全鐵氟龍雙密封唇，適用壓力高達30bar， 適用于油壓馬達，泵，液壓油壓元件等應用。 Double lip teflon seal,use in high pressure 30bar,application in hydraulic motor,pump,hydraulic oil presses. |
|
|
C型 |
速度 Speed:8m/s 壓力 Pressure:3.5bar |
單密封唇彈力加強型，適用于 轉軸圓度不佳或偏擺較大的旋轉密封。 Flexibility reinforced single lip,suitable for poor roundness and largely swung rotary shaft sealing. |
|
|
D型 |
速度 Speed:8m/s 壓力 Pressure:3.5bar |
與C型相同，但增加圓周密封，可應用于多粉塵環境。 Same as type C,but added circumferential seal,can be used in heavy dust environment. |
|
|
E型 |
速度 Speed:30m/s 壓力 Pressure:5bar |
與A型相同，但增加圓周密封，可應用于多粉塵環境。 Same as A,but added circumferential seal,can be used in heavy dust environment. |
|
|
F型 |
速度 Speed:18m/s 壓力 Pressure:30bar |
與B型相同，但增加圓周密封，可應用于多粉塵環境。 Same as type B,but added circumferential seal,can be used in heavy dust environment. |
|
|
I型 |
速度 Speed:20m/s 壓力 Pressure:5bar |
密封唇壓力較高，適用于氣體及磨耗性流體。 Sealing lip can resist high pressure,apply in gas and abradability fluid. |
|
|
J型 |
速度 Speed:30m/s 壓力 Pressure:1.5bar |
密封唇壓力較低，主要應用于軸承的密封。 Low pressure-resistant,mainly apply in bearing sealing. |
|
|
H型 |
速度 Speed:8m/s 壓力 Pressure:20bar |
單密封唇V形彈簧加強，適用于轉軸圓度不佳或偏擺較大的密封。 Single lip with "V" spring reinforced,suitable for poor roundness and largely swung rotary shaft sealing. |
|
|
|
||||
|
PTFE油封材質選用 Material Selection for PTFE Oil Seals |
||
| 編號 No. |
密封件材 Material |
應用特性 Application Feature |
| 1 | 純鐵氟龍 Virgin PTFE |
適用于食品，制藥等制程 Suitable for foodstuff and pharmaceutical process. |
| 2 | 玻纖填料鐵氟龍PTFE filled glass fiber |
改良的耐壓，耐磨性，抗化學性；較優的熱導性 Improved pressure-resistant, wear resistance, excellent chemical resistance and optimum thermal conductivity. |
| 3 | 青銅填料鐵氟龍PTFE filled bronze |
耐高壓，耐磨耗，熱傳導性佳，特別適用于190℃以上的高溫場合 High pressure resistance, good thermal conductivity, abrasion resistance, especially for applications in high temperature above 190 ℃. |
| 4 | 石墨填料鐵氟龍PTFE filled graphite |
適用于短期無潤滑或長期潤滑不良的旋轉應用 Suitable for Short-term without lubrication or long-term bad lubrication rotary applications. |
| 5 | 碳纖填料鐵氟龍PTFE filled carbon fibre |
耐磨，耐壓性，良好熱導性，低透氣性 Excellent wear resistance and pressure resistance, good thermal conductivity,low-permeability |
|
----------------------東晟密封件的分割線---------------------- |
||
|
鋼環及靜止密封墊材質選用 Steel ring and static gasket material selection |
||
| 編號 No. |
鋼環材 質Material |
應用特性 Application Feature |
| 1 | 碳鋼Carton steel |
標準材質，一般環境下潤滑油或潤滑脂之應用 Standard material, suitable for general environment of lubricating oil or grease. |
| 2 | 304不銹鋼304 stainless steel |
腐蝕環境下潤滑油或潤滑脂之應用 Suitable for lubricating oil or grease under corrosive environment. |
| 3 | 316不銹鋼316 stainless steel |
腐蝕性流體之密封 Corrosive fluid seal |
| 編號 No. | 密封墊材質Material | 應用特性Application Feature |
| 1 | NBR |
標準材質，一般環境下潤滑油或潤滑脂之應用，適用溫度-40～100℃ Standard material, suitable for general environment of lubricating oil or grease, applicable temperature - 40 ~ 100 ℃ |
| 2 | FKM(Viton) |
高溫下潤滑油或潤滑脂之應用，適用溫度-20℃～200℃ Suitable for lubricating oil or grease under high temperature, applicable tempreature - 20 ℃ ~ 200 ℃ |
|
----------------------東晟密封件的分割線---------------------- |
||
|
轉軸與溝槽的要求 Requirements of shaft and groove |
為充分發揮PTFE油封的優異性能與耐用性，并避免安裝不當導致密封件受損，軸的密封面與密封件溝槽必須有適當?shù)募庸?。安裝時，聚四氟乙烯密封唇必須向壓力側。 |
|
軸 Shaft |
|
| ■軸表面硬度≧40HRC（潤滑不良或高速運轉的場合≧58HRC) | |
| Shaft surface hardness≧40HRC | |
| （poor lubrication or high speed occasion≧ 58HRC) | |
| ■表面研磨并拋光以去除銳角，表面粗度Ra=0.2～0.5 um, | |
| 真空應用Ra≦0.2um | |
|
Grinding and polishing the surface to remove the sharp angle, the surface roughness Ra=0.2～0.5 um,vacuum applications Ra≦0.2um |
|
| ■軸徑尺寸公差h11 Shaft dimensional tolerances h11 | |
| ■端面導角15° - 30° Face conduction angle 15° to 30° | |
| 溝槽Groove | |
| ■表面粗度Ra≦0.8um Surface roughness Ra≦0.8um | |
| ■溝槽尺寸公差H8 Groove dimensional tolerances H8 | |
| ■端面導角5° - 15° Face conduction angle 5° to 15° | |
|
----------------------東晟密封件的分割線---------------------- |
|
|
PTFE油封的標準尺寸（參選用） Standard size of PTFE oil seal(Reference only) 軸徑*外徑*寬度 diameter of axle* outer diameter*width(mm) |
|||
| 8*22*7～12 | 20*35*7～12 | 35*62*8～12 | 70*100*10～12 |
| 8*24*7～12 | 20*40*7～12 | 38*55*8～12 | 72*95*10～12 |
| 8*26*7～12 | 20*47*7～12 | 38*58*8～12 | 75*95*10～12 |
| 9*22*7～12 | 22*32*7～12 | 38*62*8～12 | 75*100*10～12 |
| 9*24*7～12 | 22*35*7～12 | 40*52*8～12 | 80*100*10～12 |
| 9*26*7～12 | 22*40*7～12 | 40*55*8～12 | 80*110*10～12 |
| 10*22*7～12 | 22*47*7～12 | 40*60*8～12 | 85*110*10～12 |
| 10*24*7～12 | 24*35*7～12 | 40*62*8～12 | 85*120*10～12 |
| 10*26*7～12 | 24*37*7～12 | 42*55*8～12 | 90*110*10～12 |
| 12*22*7～12 | 24*40*7～12 | 42*60*8～12 | 90*115*10～12 |
| 12*24*7～12 | 24*47*7～12 | 42*62*8～12 | 90*120*12 |
| 12*26*7～12 | 25*35*7～12 | 42*72*8～12 | 95*115*12 |
| 12*28*7～12 | 25*40*7～12 | 45*60*8～12 | 95*120*12 |
| 12*30*7～12 | 25*42*7～12 | 45*62*8～12 | 100*120*12 |
| 14*24*7～12 | 25*45*7～12 | 45*65*8～12 | 100*125*12 |
| 14*28*7～12 | 25*47*7～12 | 48*65*8～12 | 100*130*12 |
| 14*30*7～12 | 25*52*7～12 | 50*68*8～12 | 100*135*12 |
| 14*35*7～12 | 26*37*7～12 | 50*70*8～12 | 105*130*12 |
| 15*26*7～12 | 26*42*7～12 | 50*72*8～12 | 110*130*12 |
| 15*30*7～12 | 26*47*7～12 | 50*75*8～12 | 110*140*12 |
| 15*32*7～12 | 28*40*7～12 | 50*80*8～12 | 115*140*12 |
| 15*35*7～12 | 28*47*7～12 | 52*72*8～12 | 115*150*12 |
| 16*28*7～12 | 28*52*7～12 | 55*72*8～12 | 120*150*12 |
| 16*30*7～12 | 30*40*7～12 | 55*75*8～12 | 125*150*12 |
| 16*32*7～12 | 30*42*7～12 | 55*80*8～12 | 125*160*12 |
| 16*35*7～12 | 30*45*7～12 | 60*75*8～12 | 130*160*12 |
| 17*28*7～12 | 30*47*7～12 | 60*80*8～12 | YS25*42*10 |
| 17*30*7～12 | 30*50*7～12 | 60*85*8～12 | YS28*42*10 |
| 17*32*7～12 | 30*52*7～12 | 62*80*8～12 | YS35*56*12 |
| 17*35*7～12 | 32*45*8～12 | 65*80*8～12 | YS36*52*10 |
| 17*40*7～12 | 32*47*8～12 | 65*85*8～12 | YS40*56*10 |
| 18*30*7～12 | 32*52*8～12 | 65*90*10～12 | YS40*58*12 |
| 18*32*7～12 | 35*47*8～12 | 65*100*10～12 | YS40*52*10 |
| 18*35*7～12 | 35*50*8～12 | 68*90*10～12 | YS30*50*10 |
| 18*40*7～12 | 35*52*8～12 | 68*100*10～12 | YS35*56*10 |
| 20*30*7～12 | 35*55*8～12 | 70*90*10～12 | YS35*56*15 |
| 20*32*7～12 | 35*60*8～12 | 70*95*10～12 | YS40*58*15 |
|
■高度7～12之間高度不受限制 No limit for heitght from 7~12mm. ■若需要其他規格尺寸請與我們聯系。 Other specification, please contace us. |
|||
|
----------------------東晟密封件的分割線---------------------- |
|||
|
PTFE油封J型油封產品 聚四氟乙烯（PTFE）樹脂是具有優異的耐高低溫、耐化學腐蝕、耐老化 |
|
|
| 密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。 |
 |
|
一、避免高溫 密封件的存放室溫在30℃以下，避免密封件產生高溫老化；密封件必須避開強光照射，避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
|
注：各種密封其性能影響因素是不同的，如機械密封（填料密封等）影響因素有溫度、介質、磨損、所承受壓力等。 |
|
