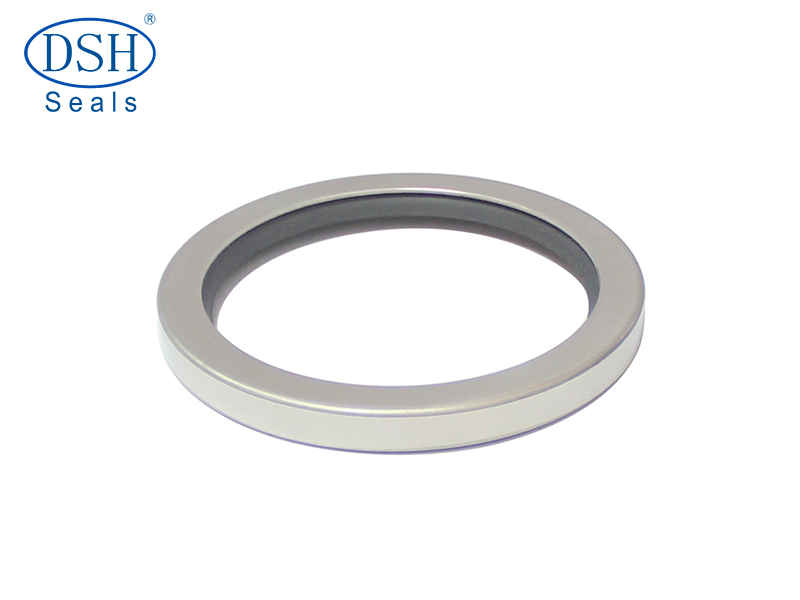

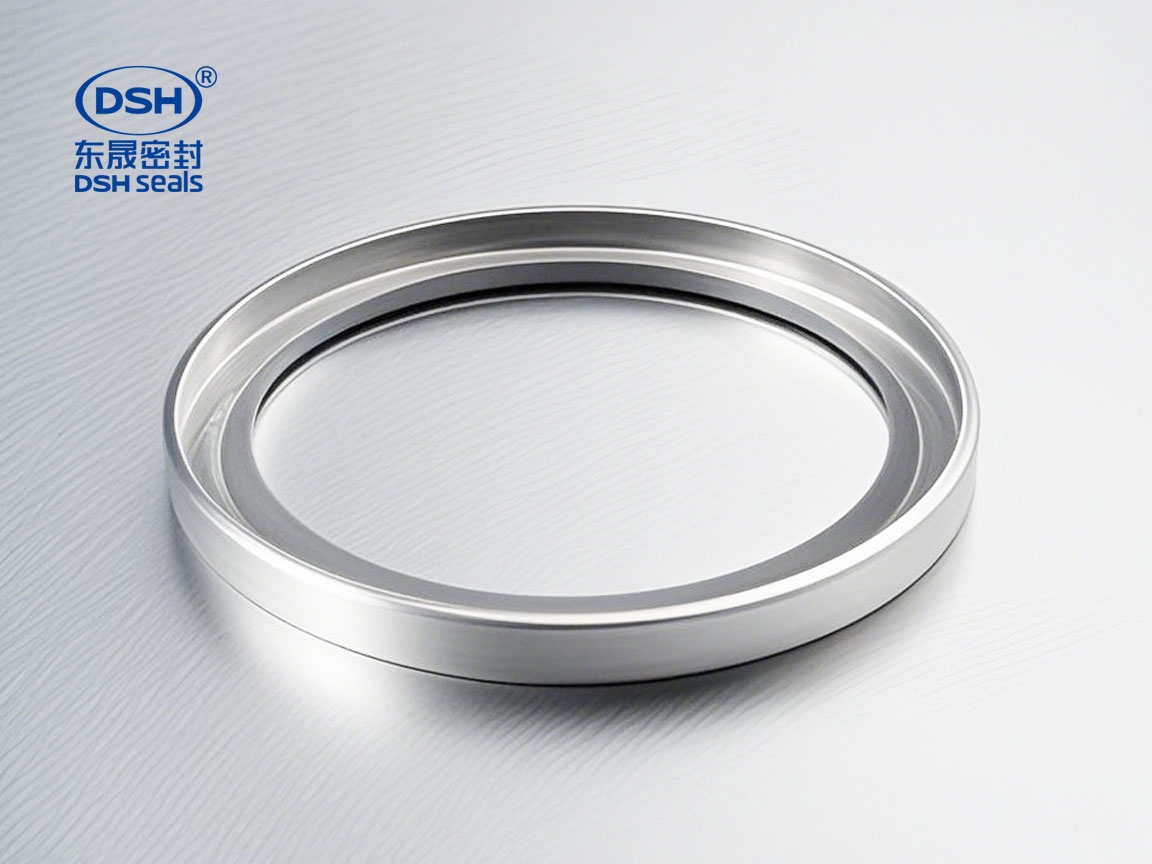

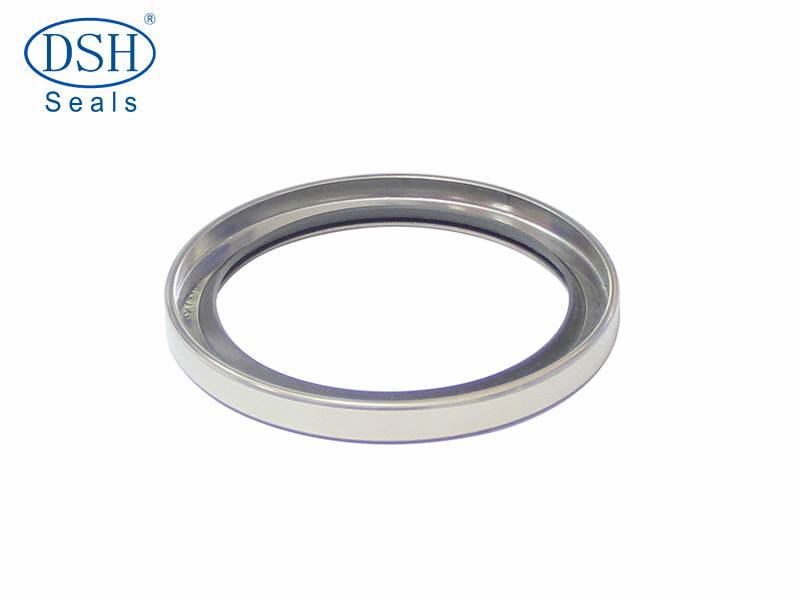

不銹鋼油封A型 - PTFE油封
- 代碼：A型
- 壓力≤(MPa)：1
- 速度≤(m/s)：30m/s
- 溫度℃：-55/+260
- 訂購熱線：400-0087-996
|
-不銹鋼油封
金屬骨架
油封PTFE |
 |
|
金屬骨架PTFE油封的型式 Defferent type of stainless steel PTFE oil seals. |
|||
| 形式 Type | 運轉條件RotaryCondition |
主要性能與應用 Main Performance and Application |
|
|
A型 |
速度 Speed:30m/s
壓力Pressure:10bar
|
標準型，密封唇上可添加左旋（L）
或右旋（R）回油螺紋以提升密封性能。
To improve sealing performance,on standard type A,primary lip can be with clockwise thread(L) and anticlockwise thread(R).
|
|
AR型
AL型
|
||
|
C型 |
速度 Speed:30m/s
壓力Pressure:10bar
|
與A型相同，但增加刮塵唇，可應用于多粉塵環境。
Same as Type A, but has additional lip for dustproof,can be applied in dust environment.
|
|
B型 |
速度Speed:18m/s
壓力 Pressure:35bar
|
雙密封唇，適用壓力高達35bar，PV值達100bar.m/s，密封唇上可添加
左旋（L）或右旋（R）回油螺紋以提升密封性能。
Double lip rotary seals,applied in high pressure 35bar,PV:100bar.m/s.to improve sealing performance,primary lip can be with clockwise thread(L) and anticlockwise thread(R).
|
|
BR型
BL型
|
||
|
D型 |
速度 Speed:18m/s
壓力 Pressure:35bar
|
與B型相同，但增加刮塵環，
可應用于多粉塵環境。
Same as Type B, but has additional lip for dustproof,can be applied in heavy dust environment.
|
|
L型 |
速度 Speed:30m/s
壓力 Pressure:1.5bar
|
低摩擦型，很適用于軸承保護用。
Low friction type,very suitable for application of bearing protection.
|
|
LB型 |
速度 Speed:30m/s
壓力 Pressure:1.5bar
|
與L型相同，但增加刮塵唇，可應用于多粉塵環境。
Same as type L,but has additional lip for dustproof,can be applied in heavy dust environment.
|
|
LC型 |
速度 Speed:8m/s
壓力 Pressure:3.5bar
|
彈性加強型，適用于轉軸圓度不佳或偏擺較大的旋轉密封。
Flexibility reinforced,suitable for poor roundness and largely swung rotary shaft sealing.
|
|
LD型 |
速度 Speed:8m/s
壓力 Pressure:3.5bar
|
與LC型相同，但增加刮塵環，可應用于多粉塵環境。
Same as type LC, but has additional lip for dustproof,can be applied in dust environment.
|
|
LA型 |
速度 Speed:25m/s
壓力 Pressure:1.5bar
|
具有對稱配置的密封唇，可將兩種不同的流體隔離。如在離心機的密封應用。
With symmetrical sealing lips,which. can isolate two different fluids.Such as the application in centrifuge. |
|
PTFE油封材質選用 Material Selection for PTFE Oil Seals |
||
| 編號 No. |
密封件材 質Material |
應用特性 Application Feature |
| 1 | 純鐵氟龍 Virgin PTFE |
適用于食品，制藥等制程 Suitable for foodstuff and pharmaceutical process. |
| 2 | 玻纖填料鐵氟龍PTFE filled glass fiber |
改良的耐壓，耐磨性，抗化學性；較優的熱導性 Improved pressure-resistant, wear resistance, excellent chemical resistance and optimum thermal conductivity. |
| 3 | 青銅填料鐵氟龍PTFE filled bronze |
耐高壓，耐磨耗，熱傳導性佳，特別適用于190℃以上的高溫場合 High pressure resistance, good thermal conductivity, abrasion resistance, especially for applications in high temperature above 190 ℃. |
| 4 | 石墨填料鐵氟龍PTFE filled graphite |
適用于短期無潤滑或長期潤滑不良的旋轉應用 Suitable for Short-term without lubrication or long-term bad lubrication rotary applications. |
| 5 | 碳纖填料鐵氟龍PTFE filled carbon fibre |
耐磨，耐壓性，良好熱導性，低透氣性 Excellent wear resistance and pressure resistance, good thermal conductivity,low-permeability |
|
鋼環及靜止密封墊材質選用 Steel ring and static gasket material selection |
||
| 編號 No. | 鋼環材質Material |
應用特性 Application Feature |
| 1 | 碳鋼Carton steel |
標準材質，一般環境下潤滑油或潤滑脂之應用 Standard material, suitable for general environment of lubricating oil or grease. |
| 2 | 304不銹鋼304 stainless steel |
腐蝕環境下潤滑油或潤滑脂之應用 Suitable for lubricating oil or grease under corrosive environment. |
| 3 | 316不銹鋼316 stainless steel |
腐蝕性流體之密封 Corrosive fluid seal |
|
|
||
| 編號 No. | 密封墊材質Material |
應用特性 Application Feature |
| 1 | NBR |
標準材質，一般環境下潤滑油或潤滑脂之應用，適用溫度-40～100℃ Standard material, suitable for general environment of lubricating oil or grease, applicable temperature - 40 ~ 100 ℃ |
| 2 | FKM(Viton) |
高溫下潤滑油或潤滑脂之應用，適用溫度-20℃～200℃ Suitable for lubricating oil or grease under high temperature, applicable tempreature - 20 ℃ ~ 200 ℃ |
|
|
||
|

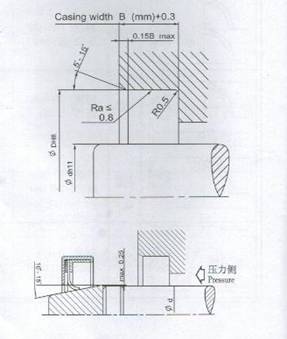

轉軸與溝槽的要求 Requirements of shaft and groove
為充分發揮PTFE油封的優異性能與耐用性，并避免安裝不當導致密封件受損，軸的密封面與密封件溝槽必須有適當?shù)募庸?。安裝時，聚四氟乙烯密封唇必須向壓力側。
|
|
| 軸Shaft |
|
| ■ 軸表面硬度≧40HRC（潤滑不良或高速運轉的場合≧58HRC) | |
| Shaft surface hardness≧40HRC | |
| （poor lubrication or high speed occasion≧ 58HRC) | |
| ■ 表面研磨并拋光以去除銳角，表面粗度Ra=0.2～0.5 um, | |
| 真空應用Ra≦0.2um | |
|
Grinding and polishing the surface to remove the sharp angle, the surface roughness Ra=0.2～0.5 um,vacuum applications Ra≦0.2um |
|
| ■ 軸徑尺寸公差h11 Shaft dimensional tolerances h11 | |
| ■ 端面導角15° - 30° Face conduction angle 15° to 30° | |
| 溝槽Groove | |
| ■ 表面粗度Ra≦0.8um Surface roughness Ra≦0.8um | |
| ■ 溝槽尺寸公差H8 Groove dimensional tolerances H8 | |
| ■ 端面導角5° - 15° Face conduction angle 5° to 15° | |
|
PTFE油封的標準尺寸（參選用） Standard size of PTFE oil seal(Reference only) |
|||
| 8*22*7～12 | 20*35*7～12 | 35*62*8～12 | 70*100*10～12 |
| 8*24*7～12 | 20*40*7～12 | 38*55*8～12 | 72*95*10～12 |
| 8*26*7～12 | 20*47*7～12 | 38*58*8～12 | 75*95*10～12 |
| 9*22*7～12 | 22*32*7～12 | 38*62*8～12 | 75*100*10～12 |
| 9*24*7～12 | 22*35*7～12 | 40*52*8～12 | 80*100*10～12 |
| 9*26*7～12 | 22*40*7～12 | 40*55*8～12 | 80*110*10～12 |
| 10*22*7～12 | 22*47*7～12 | 40*60*8～12 | 85*110*10～12 |
| 10*24*7～12 | 24*35*7～12 | 40*62*8～12 | 85*120*10～12 |
| 10*26*7～12 | 24*37*7～12 | 42*55*8～12 | 90*110*10～12 |
| 12*22*7～12 | 24*40*7～12 | 42*60*8～12 | 90*115*10～12 |
| 12*24*7～12 | 24*47*7～12 | 42*62*8～12 | 90*120*12 |
| 12*26*7～12 | 25*35*7～12 | 42*72*8～12 | 95*115*12 |
| 12*28*7～12 | 25*40*7～12 | 45*60*8～12 | 95*120*12 |
| 12*30*7～12 | 25*42*7～12 | 45*62*8～12 | 100*120*12 |
| 14*24*7～12 | 25*45*7～12 | 45*65*8～12 | 100*125*12 |
| 14*28*7～12 | 25*47*7～12 | 48*65*8～12 | 100*130*12 |
| 14*30*7～12 | 25*52*7～12 | 50*68*8～12 | 100*135*12 |
| 14*35*7～12 | 26*37*7～12 | 50*70*8～12 | 105*130*12 |
| 15*26*7～12 | 26*42*7～12 | 50*72*8～12 | 110*130*12 |
| 15*30*7～12 | 26*47*7～12 | 50*75*8～12 | 110*140*12 |
| 15*32*7～12 | 28*40*7～12 | 50*80*8～12 | 115*140*12 |
| 15*35*7～12 | 28*47*7～12 | 52*72*8～12 | 115*150*12 |
| 16*28*7～12 | 28*52*7～12 | 55*72*8～12 | 120*150*12 |
| 16*30*7～12 | 30*40*7～12 | 55*75*8～12 | 125*150*12 |
| 16*32*7～12 | 30*42*7～12 | 55*80*8～12 | 125*160*12 |
| 16*35*7～12 | 30*45*7～12 | 60*75*8～12 | 130*160*12 |
| 17*28*7～12 | 30*47*7～12 | 60*80*8～12 | YS25*42*10 |
| 17*30*7～12 | 30*50*7～12 | 60*85*8～12 | YS28*42*10 |
| 17*32*7～12 | 30*52*7～12 | 62*80*8～12 | YS35*56*12 |
| 17*35*7～12 | 32*45*8～12 | 65*80*8～12 | YS36*52*10 |
| 17*40*7～12 | 32*47*8～12 | 65*85*8～12 | YS40*56*10 |
| 18*30*7～12 | 32*52*8～12 | 65*90*10～12 | YS40*58*12 |
| 18*32*7～12 | 35*47*8～12 | 65*100*10～12 | YS40*52*10 |
| 18*35*7～12 | 35*50*8～12 | 68*90*10～12 | YS30*50*10 |
| 18*40*7～12 | 35*52*8～12 | 68*100*10～12 | YS35*56*10 |
| 20*30*7～12 | 35*55*8～12 | 70*90*10～12 | YS35*56*15 |
| 20*32*7～12 | 35*60*8～12 | 70*95*10～12 | YS40*58*15 |
|
軸徑*外徑*寬度diameter of axle* outer diameter*width(mm)
■高度7～12之間高度不受限制 No limit for heitght from 7~12mm.
■若需要其他規格尺寸請與我們聯系。Other specification, please contace us.
|
|||
